Подрамник под раздаточную коробку Нива

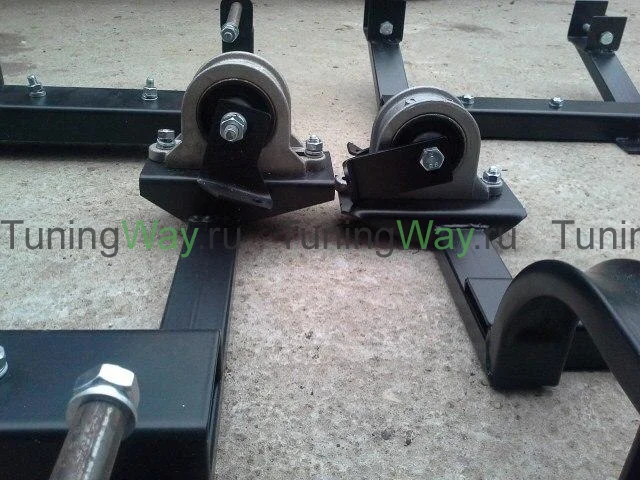

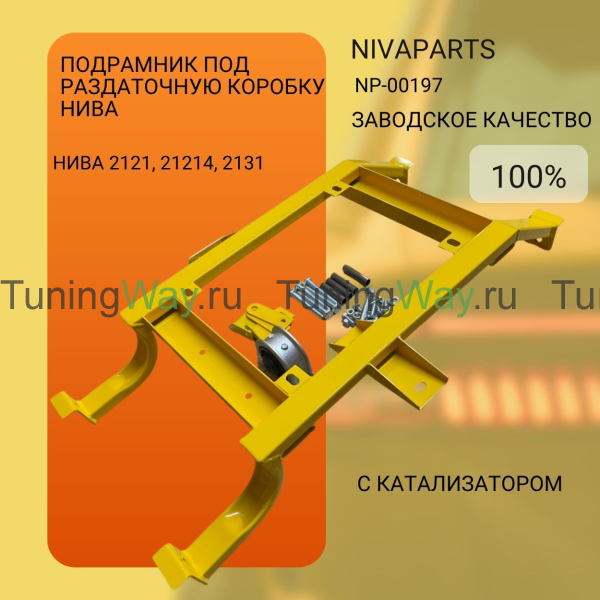

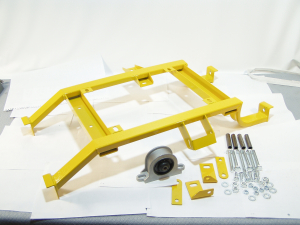

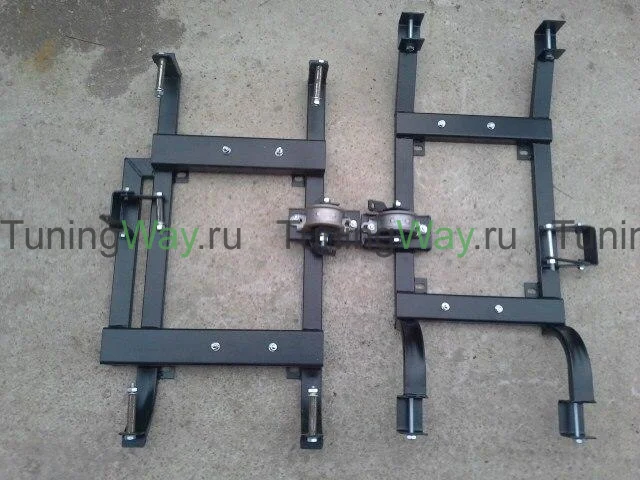

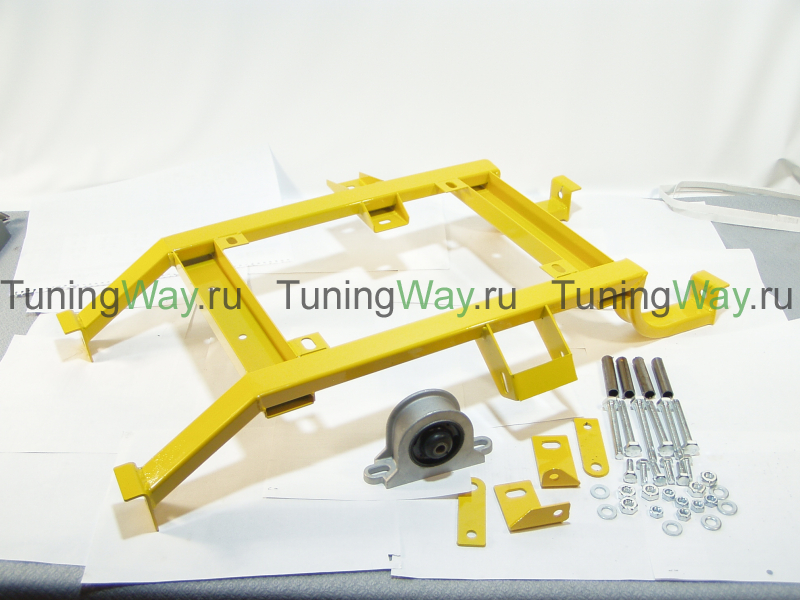

Подрамник крепится на силовых элементах кузова, распределяет реактивные моменты от раздатки на большом плече, уменьшает величину передаваемых усилий от раздатки на кузов автомобиля. На подрамнике предусмотренно крепление дополнительной третьей опоры раздатки, которая исключает развитие угловых колебаний раздатки в продольно-вертикальной плоскости автомобиля. Это благоприятно сказывается на карданной передаче. Подрамник существенно меняет путь, по которому передается шум и вибрации на кузов автомобиля, что приводит к их снижению и увеличению комфорта водителя и пассажиров.

ВНИМАНИЕ! На Шевроле Ниву подрамник данной конструкции не подходит.

Инструкция по монтажу.

1. Перед монтажом подрамника (п.1, рис.1) следует зафиксировать коробку передач (п.2,рис1) относительно траверсы (п.5, рис.1) для удобства разборки-сборки подушки крепления КПП (п.З, рис.1)

2. Отсоединить от раздаточной коробки передний вал карданной передачи (п.4, рис.1) предварительно сделав метки на фланцах для дальнейшей сборки.

3. Разобрать ось подушки коробки передач (п.7, рис.1)

4. Собрать на оси крепления подушки КПП дополнительные пластины (п.8, рис.1 и п.2, рис.3) собрать подушку КПП и собрать карданную передачу.

5. Поднять подрамник, временно зафиксировать его, закрепить дополнительные пластины подушки КПП (п.8, рис.1 и п.2, рис.3) на подрамнике.

6. Наметить отверстия на лонжеронах автомобиля через отверстия в кронштейнах подрамника (п.5, рис.2 и п.9, рис.1)

7. Отсоединить дополнительные пластины от подрамника и снять подрамник.

8. В лонжеронах высверлить отверстия d 14,5 мм под размер втулок, установить втулки и прихватить сваркой.

9. Проверить совпадают ли отверстия на кронштейнах подрамника со втулками и полностью приварить втулки к кузову.

10. Закрепить подрамник на кузове с помощью болтов Ml0x95 (п.б, рис.1). Поочередно отсоединить опоры (п.2,4 рис.2) раздаточной коробки от кузова и повернуть на 180 градусов и установить на подрамник (п.1, рис.2).

11. Установить третью опору (п.З, рис.3 и п.З, рис.2) раздаточной коробки (прилагается в комплекте с подрамником).

12. Протянуть все болтовые соединения.

В комплект входит дополнительная третья опора раздатки и все необходимые для установки подрамника крепежи.
