НОВАЯ КОНСТРУКЦИЯ!

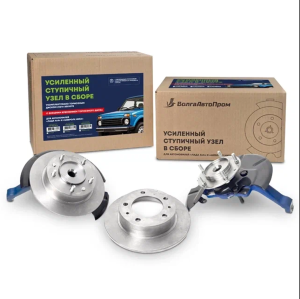

Обновленный Ступичный узел для автомобилей «Лада 4х4» и «Шевроле-Нива»
С ВНЕШНИМ КРЕПЛЕНИЕМ ТОРМОЗНОГО ДИСКА 21214-3501070-10 (Лада-Урбан)
Новинка вобрала в себя все преимущества прежней конструкции, которая завоевала заслуженную популярность у автовладельцев и получила новые преимущества:
- не требуется разбирать узел для замены изношенного тормозного диска
- узел поставляется сразу собранный и готовый к монтажу на автомобиль
- исключены ошибки при запрессовке ступицы в поворотный кулак
- по прежнему в конструкции применен мощный роликовый подшипник от грузовика «Ивеко», который защищен с двух сторон дополнительными сальниками.
- для установки на автомобиль не требуется никаких дополнительных доработок, шайб, переходников и т.д.
- в конструкции применен штатный тормозной диск 21214 (21214-3501070-10) от автомобиля «Лада-Урбан» для крепления с внешней стороны ступицы
С данным комплектом возможна доработка с установкой Комплекта передних вентилируемых тормозов "TuningWay" R16 ВАЗ 2121-2123 (Нива, Шевроле Нива) на нерегулируемых ступицах ВолгаАвтоПром с внешним креплением тормозного диска
- Предназначен для ВАЗ 2121, 21213, 2131, 21214, 2123 Шевроле Нива
- Двухрядный роликовый подшипник закрытого типа VKBA3551(SKF) (BTH1024C)(от легкого грузовика "Ивеко Дейли")
- Увеличенный срок службы УСИЛЕННОЙ ступицы
- Не требует регулировки и смазки в период эксплуатации
- Допускает установку колес большего диаметра
- Простота ремонта в случае выхода из строя
Производитель Гарантирует использование данного комплекта не менее 100 000 км пробега при условии правильного монтажа и эксплуатации!!!
В комплект входят:
2 поворотных кулака на обе стороны с запрессованными подшипниками SKF VKBA3551 в сборе с усиленными ступицами, сальниками, тормозными дисками, грязезащитными кожухами и колесными шпильками.
- Сальники штатные 2121-3103038 D=73,15 d=56 B=10 (установлены в кулаке по обе стороны подшипника) - 4 шт,
- Ступицы передних колес- усиленные, заводские (случаев поломки данных ступиц нам не известны)- 2 шт,
- Диски тормозные - штатные, заводские ВАЗ 21214-3501070-10 (Лада-Урбан) - 2 шт,
- Подшипник SKF VKBA 3551 (от "Ивеко") - заводской, европейской сборки, роликовый, двухрядный (применяется на переднем мосту 5-и тонника "Ивеко Дейли") - 2 шт,
- Колесные шпильки - по 5 шт на каждой ступице,
- Кожух диска тормозного - 2 шт.
Датчики АБС, тормозные колодки, суппорта и ступичные гайки, шаровые опоры в комплект не входят!
Комплект предназначен для установки на внедорожники с АБС (дополнительное отверстие для датчика АБС), так и для внедорожников без АБС.
При заказе учитывать количество шлицов на передней ступице (22 или 24):
| Марка автомобиля | Дата изменения конструкции | Количество шлицов |
| ВАЗ 2123 Шевроле Нива | с октября 2003 г. | 24 |
| ВАЗ 2123 Шевроле Нива | с сентября 2002г. по октябрь 2003 г. | 22 |
| ВАЗ 21213, 21214 | до ноября 2003 г. | 22 |
| ВАЗ 21213, 21214 | с ноября 2003 г. (Информационное письмо ВАЗа № 25-2004-И) | 24 |
| ВАЗ 2131 | с сентября 2009 г. | 24 |
| ВАЗ 2121 | с апреля 1977 г. | 22 |
Диаметр вала ШРУСа 24 шлица - это 26,47 мм, и 22 шлица - это 24,33 мм (Чертеж)
ОТНОСИТЕЛЬНО ШАРОВЫХ ОПОР! С 2013 года АвтоВАЗ прекратил выпуск поворотных кулаков модели 2121 и комплектует все автомобили семейства Нива и Шевроле-Нива кулаками модели 2123.
При установке на ВАЗ 21214, 2131 с 2004 по 2009 г.в. необходимо доукомплектовать двумя нижними шаровыми опорами ВАЗ 2123 Это необходимо для сохранения возможности регулировки углов установки передних колес.
Не помешает установить новые тормозные колодки хорошего качества ведущего мирового бренда FERODO арт. FDB195, это обеспечит бесшумное торможение и сохранение тормозных дисков от быстрого износа. (комплект - 4 шт)
новые тормозные колодки хорошего качества ведущего мирового бренда IBERIS IB15305 (Сингапур)
или Колодки тормозные дисковые передние 2123 Шевроле Нива SANGSIN/Hi-Q
Увеличенная расчетная нагрузка на узел за счет применения более мощного подшипника и усиленной ступицы позволяет более уверенно использовать автомобиль в тяжелых дорожных условиях, а также применять «грязевую» резину и колесные диски с большим вылетом.
Одной из самых распространенных поломок при эксплуатации (особенно в жестких дорожных условиях) автомобиля «Шевроле Нива» и «Нива», является выход из строя ступичного узла, которая полностью зависит от скрытых конструктивных проблем.
Предлагаемый нашей компанией Усиленный ступичный узел (комплект) с нерегулируемым подшипником имеет ряд преимуществ по сравнению со штатной заводской конструкцией:
- Отсутствие необходимости в регулировках зазоров и регулярной замене смазки в подшипниках.
- Увеличенный ресурс узла за счет применения более мощного подшипника. (от легкого грузовика "Ивеко Дейли" )
- Повышенная надежность узла вследствие применения собственной конструкции ступицы, которая позволяет на 100 % избежать поломки ступицы при превышении номинальных нагрузок.
- Двойная защита от воздействия на подшипник воды, пыли и грязи (сам подшипник имеет закрытую конструкцию, и дополнительно с двух сторон защищен сальниками и пыльниками).
- Снижение потерь на трение в подшипниках, следовательно, улучшение динамики и снижение расхода топлива.
- Реальное увеличение НАКАТА!
- Улучшение управляемости, снижение характерного шума трансмиссии, улучшение комфорта в движении.
В комплект входит усиленная ступица, которая имеет утолщение в месте резкого изменения сечения, что обеспечивает ее повышенную прочность и жесткость!
Гарантия 100 000 км пробега или 6 месяцев эксплуатации! Почему производитель дает 100 000 км Гарантийного пробега на усиленных ступичных узлах с нерегулируемыми подшипниками предлагаемых компанией “ВолгаАвтоПром"?
Монтаж данного узла рекомендуется проводить на специализированных СТО квалифицированным персоналом! При монтаже необходимо соблюдать нижеуказанные процедуры и правила:
- При сборке использовать только новую центральную ступичную гайку. (в комплект не входит)
- Для дополнительной защиты в полость между подшипником и сальниками рекомендуется набить любую пластичную (густую) смазку.
- Шлицевое соединение смазать графитной смазкой во избежание дальнейшего «закисания».
- Затяжку центральной гайки осуществлять только динамометрическим ключом с усилием 20-22 кгс!!!!!!!
- Перед монтажом тормозного суппорта необходимо провести его полную ревизию и очистку от загрязнений для обеспечения полного беспрепятственного хода колодок.
- При необходимости заменить тормозные колодки на новые.
- Сделать регулировку развала-схождения.
!!! Применение Компанией "ВолгаАвтоПром" высококачественных материалов в совокупности с передовой технологией термообработки позволяет получить изделия из стали и чугуна повышенной прочности и износоустойчивости. Все стальные компоненты изготавливаются на предприятии методом горячей штамповки. Этот метод основан на сочетании нескольких высокотехнологичных процессов: равномерное распределение структуры волокна кристаллической решетки по контуру детали, создание однородной плотности кристаллической решётки и последующее упрочнение поверхностного слоя дробемётной обработкой.
Продукция компании "ВолгаАвтоПром" сертифицирована и соответствует российским стандартам. На предприятии внедрена система менеджмента качества по международному стандарту ИСО 9001:2008
